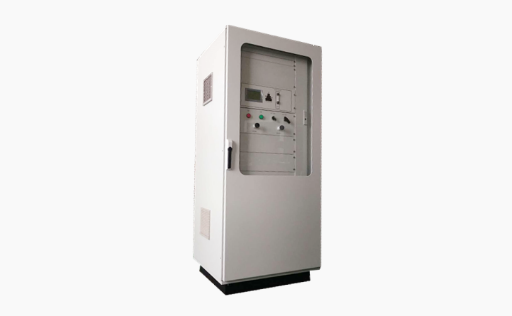

SDAS600型系統可以對工業工藝流程中CO、O2、NOX、SO2等氣體進行連續在線監測。
該系統采用固定抽取采樣探頭,用采樣泵直接抽取煙氣,經過除塵、除水、流量控制、溫度控制等,然后將處理干凈但被檢測成分沒有損失的樣氣送入分析儀器---紅外分析儀表進行分析。其特點是系統運行穩定可靠,監測精度高,適合于各種場合,真正將您的實驗室搬到工業現場,實行自動控制檢測。
一.系統特點
該系統采用可自主研發的不分光紅外(NDIR)氣體分析儀SD5000,或者選用原裝進口的SIEMENS的U23、ABB的uars14、BUHLER的BA5000分析儀器等。
?采用西門子S-700可編程控制器(PLC)進行系統的核心控制。
采用德國原裝的N86型隔膜抽氣泵,可靠性強、維護量小。該抽氣泵抽氣量大(樣氣流量≥380升/小時),適于遠距離取樣。
系統的采樣和反吹采用臺灣SHAKO公司的氣動球閥控制(PLC進行核心控制),可靠性強,適應樣氣的壓力范圍比較大。
采用壓縮機冷凝除水器,能夠降低樣氣的露點。保證系統在低溫下,經過除水不發生冷凝現象,出口溫度控制在3~5℃。
系統具有多級過濾過程,精密過濾器采用微小塵粒子過濾器,能夠最大限度的除去樣氣中的塵粒子,同時起到阻水的作用。
該系統采用SD-230型固定式取樣探頭。具有電加熱伴熱功能,能夠?qū)θ犹筋^進行加熱和恒溫保護,克服塵水混合堵塞的問題,減少了維護人員的工作量。該探頭采用內置加熱防爆設計,可用于2區。
接頭氣路采用特殊材料(PVDF)可以防止酸雨和堿性物質腐蝕。
?整套系統測量精確、操作簡便、維護量小、抗惡劣環境強。
配套方案
一、連續在線監測與多點巡檢 由于系統是根據現場的工況進行控制分析的。根據現場的需要,我們提供單點、雙點、連續在線分析或多點巡檢措施。
1、單點連續在線分析適用于
(1)工業爐窯間斷分析場所,如轉爐煤氣回收CO、O2分析;
灰塵較低,長時間才需要反吹場所如電收塵、煙氣分析,長時間分析、短時間反吹和快速置換吹掃氣技術,可確保系統長期在線分析。
2、雙點切換分析適用于樣氣瞬間劇烈變換場所,或是因工藝要求,需分析時間及效率必須達到100%場所,如轉爐煤氣總管O2含量的分析。雙點切換交替連續取樣分析,一路在分析時,另一路反吹,置換反吹氣等。這樣,保證了分析值的絕對連續性。
3、多點切換巡檢措施。因工況條件不同,樣氣變換緩慢,可根據實際情況需要逐個分析。系統能同時監測多個取樣點,采用巡檢方法,一般可巡檢2-6個取樣點,每點根據工藝要求需要,可分析1-15分鐘不等,各點區別輸出,如應用于煤粉倉采用多點取樣分析,即保證了檢測的準確性,又節省了成本。
二.控制及輸出
工藝目的的要求不同,控制的要求也不同,我們采用進口PLC一般為SIEMENS的PLC S7-200,系統內通常設有外控(自動)和內控(手動)兩種程序,能自動進行取樣分析、反吹、置換、溫度控制、故障識別、報警輸出等,與生產過程聯鎖,輸出4-20mA成分量信號和報警控制等開關信號。我們亦可根據用戶需要,有選擇性的配置工控微機和集成軟件,實時工作狀態CRT顯示,歷史數據自動存儲及報表生成、報警窗口顯示、自診斷、通信等微型化數據采集控制系統(DAS)。
三.服務
系統長期穩定地工作,能準確地分析出氣體的成份量,除有優良的分析裝置外,還與安裝工作的合理性及作業質量有密切的關系。
我們具備經驗豐富的技術團隊,根據實際情況我們提供專業的指導安裝方案。
